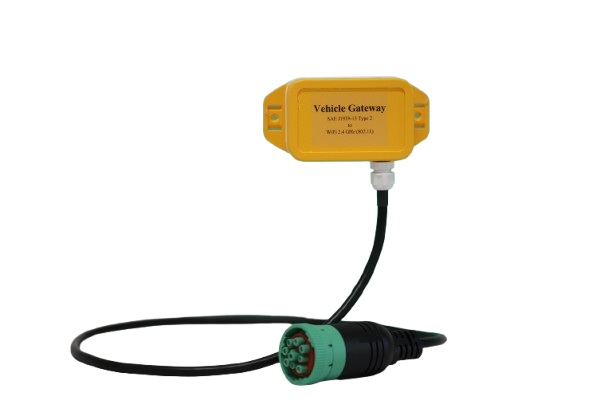

D2 OBD Bridge

Perfekte Verbindung für vielseitige Anwendungen

Der CAN-BUS Bridge-Modul bietet eine innovative Lösung zur Integration verschiedener Schnittstellen in einer einzigen Anwendung.

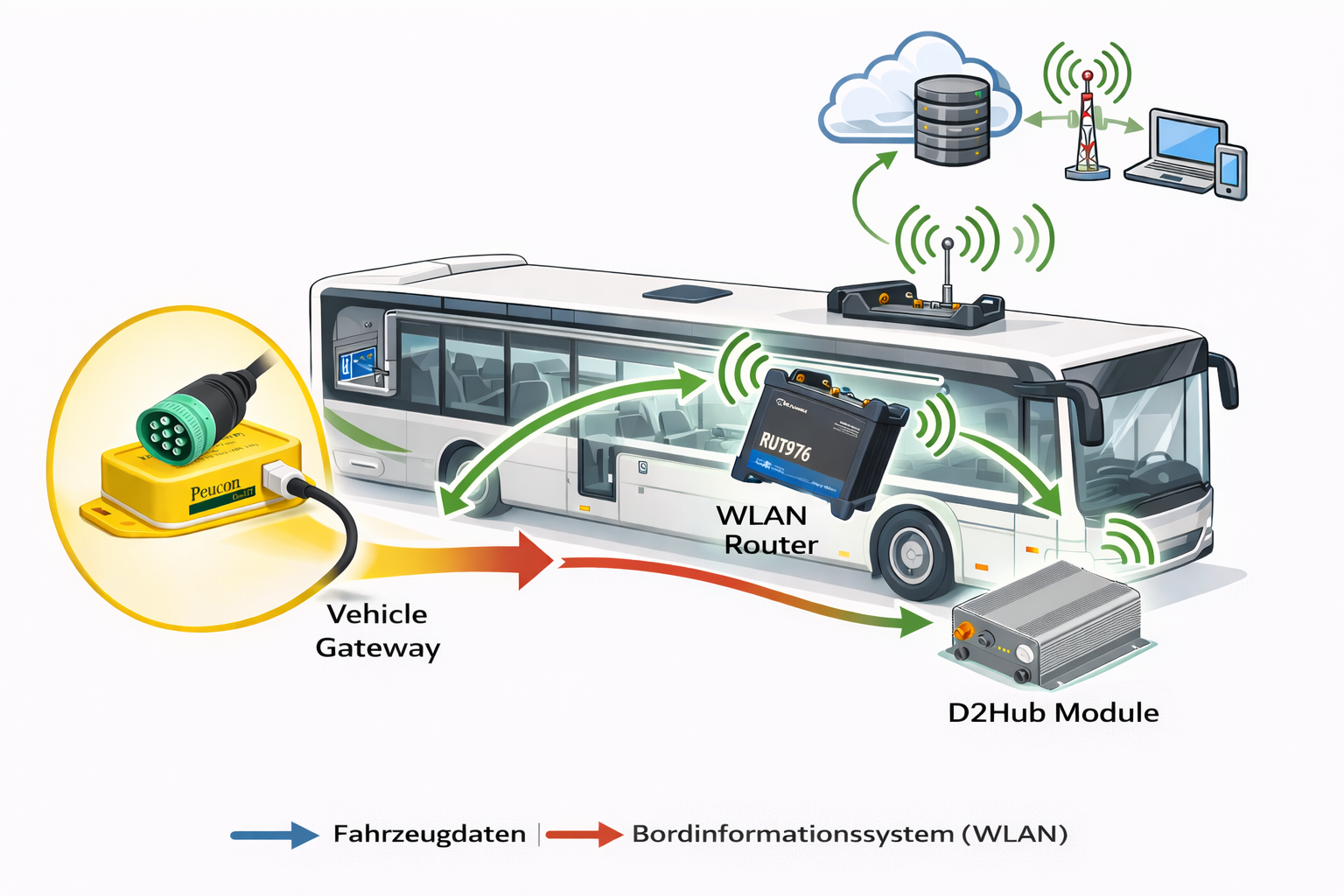

Basierend auf dem bewährten CAN-BUS-Standard, der in Fahrzeugen der Agrar-, Maschinenbau-, ÖPNV– und eMobility-Branche eingesetzt wird, ermöglichen unsere Lösungen die zuverlässige Kommunikation zwischen internen Fahrzeugnetzwerken und externen Systemen.

Um den CAN-Bus für externe Anwendungen zu öffnen, stehen drei Optionen bereit:

  1. CAN-Bus zu USB: Ideal für die Nutzung mit PC-Applikationen.

  2. CAN-Bus zu Bluetooth Low Energy (BLE): Perfekt für die Verbindung mit Smartphone-Anwendungen.

  3. CAN-Bus zu Wireless LAN (W-LAN): Direkter Zugang für Cloud-Anbindung.

Mit den CAN-BUS Bridge-Modulen wird eine zuverlässige Brücke zwischen bestehenden Systemen und moderner Technologie geschaffen.

Technische Daten

    • 2 x voneinander unabhängige CAN-Bus 2.0B:
      (ISO11898-1, ISO-11898-2, ISO-11898-5) max. 1 Mb/s Operation

    • Bluetooth v5.2 (BLE)

    • USB 1.1

    • WiFi 2.4GHz IEEE 802.11b/g/n

    • SPI

    • UART 8 Bit, 1 Stop, no Parity, CTS / RTS 1,2 to 921,6 KBaud

    • I²C

    • PWM

    • GPIO

    • Extended operating temperature range; -20 to +70⁰C.

    • Board Spannungen 4,5 bis 42V

    • Material: PC UL 94 V-0

    • Abmessungen: 85.33 x 55.4 x 30 mm

    • Schutzart: IP 40 bis IP65 (abhängig von der Kabel Durchführung)

    • Mit Montagelasche

    • Temperatur Ranges: -20°C bis +70°C
